發布時間:2023-06-15 13:43:04 人氣:347 來源:本站
第一部分:高壓電力設備系統概述及工作要求
一、系統概述
近年來,隨著現代電力電子技術和微電子技術的迅猛發展,作為節能降耗產品的變頻設備已經在國民經濟的許多領域(例如水泥、化工、石油、冶金、發電、煤礦等不同行業)得到了廣泛應用,并發揮著越來越重要的作用。
由于變頻器中的電力電子功率器件在正常的運行過程中會發熱,而這些熱量又都散失在柜體內部,最終使得變頻器內的溫度升高,產生過熱保護,自動跳閘。據資料表明,在高壓電力設備運行過程中,其故障率隨溫度升高而成指數上升,使用壽命隨溫度升高而成指數下降。
工作要求
為保證設備的正常工作,把大量的熱量散發出去,優化散熱與通風方案,進行合理的設計與計算,實現設備的高效散熱,對于提高設備的可靠性是十分必要的。
設備工藝
冷卻裝置成套供貨,包括冷卻器本體、風機、電氣控制盤及管路附件和冷卻塔、冷卻泵及管路附件。
冷卻裝置具有足夠的機械強度,框架采用焊接結構,裝置外殼采用高強度彩鋼板,顏色:灰白色,外形美觀。
冷卻裝置設計有起吊裝置裝孔或吊環,設計有檢修門,方便安裝、檢修、維護。
冷卻裝置安裝在室外,屬于戶外安裝型設備,并設計有防漏水的積液水盤。
冷卻裝置內配置增壓風機,增壓風機采用國產優質品牌高品質高風量符合現場工況的風機。增壓風機安裝可靠,風機風壓、風量冗余設計,每臺風機電源單獨控制,可隨時切換,電氣控制部分連接方便、可靠。按要求設計檢修門,保證風機的安裝、更換、維護方便。
冷卻裝置設計有冷卻器運行、故障檢測功能,冷卻器預留遠方啟、停操作接口,提供漏水報警、風機故障報警信號(無源觸點,閉合時表示故障),并提供與變頻器的信號連接端子。
冷卻器采用銅管套鋁鉑結構,冷卻水工作水壓為0.2-0.4Mpa;變頻在滿負荷運行、進水溫度在最高32℃時,冷卻器出風溫度維持在38℃以下。
冷卻器保證在現場嚴寒的條件下可靠運行。
第二部分:冷卻方案
一、空-水冷密閉冷卻
空-水冷卻系統是一種利用高效、環保、節能的冷卻系統,其應用技術在國內處于領先地位。在水泥、電力、鋼鐵、化工等行業的高壓大功率變頻應用中得到廣泛的推廣應用。該系統從根本上解決了單位散熱密度高、功率大,有效提高系統安全可靠性、降低運營成本的問題。由于其采用完全機械結構設計,較空調等電力、電子設備而言具有明顯的安全、可靠性。

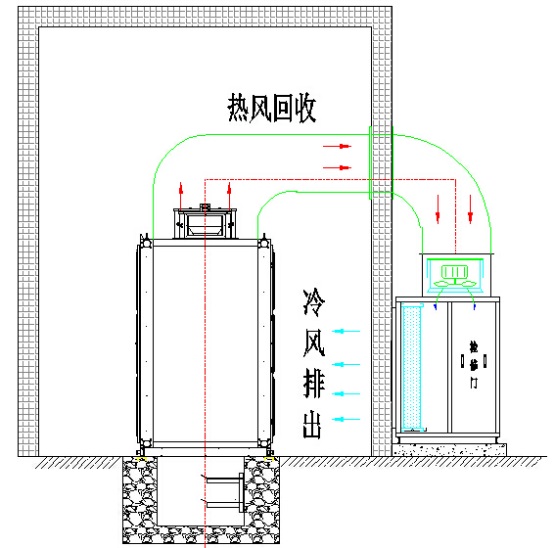

安裝方式
空-水冷卻設備一般安裝在室外(根據現場情況),通過風管連接至變頻器散熱風扇,其運行時產生的熱量由空-水冷系統直接回收,經熱交換后在排至室內。
基本原理
將變頻器的熱風通過風道直接通過空-水冷裝置進行熱交換,由冷卻水直接將變頻器散失的熱量帶走;經過降溫的冷風排回至室內???水冷裝置內通過冷水溫度低于33 ℃,即可以保證熱風經過散熱片后,將變頻器室內的環境溫度控制在40℃以下,滿足設備對環境運行的要求,從而保證了室內良好的運行環境。
第三部分:冷卻設備的選型
根據本項目共有1臺高壓變頻器,分別在1個變頻器室如下:
◆高壓變頻器電氣室
變頻器(電機)功率(1400KW/6k'v*1)
按照每臺空水冷設備分別對應每一臺高壓變頻器設備來配置,具體空水冷配置對應如下:
當前配置
變頻器設備額定功率(KW) | 1400 |
變頻器功率(KVA) | 1800KVA |
單臺變頻器散熱量 | 56 |
變頻器排風量(m3/h) | 13500 |
對應空水冷配置 | HCJN-150T-60 |
數量 | 1 |
高壓變頻器室設備配置空水冷系統方案如下:
高壓變頻器電氣室 | |
變頻器型號 | 1400KW*1 |
空水冷型號 | HCJN-150T-60 |
數量 | 1 |
單臺制冷量 | 60KW |
單臺額定風量 | 13500 m3/h |
電源 | AC380V 3Ph 50Hz |
單臺電功率 | 2.2KW |
單臺水流量 | 18m3/h |
支管管徑 | DN65 |
該房間總水量 | 13 m3/h |
該房間總水管管徑 | DN80 |
備注:保證進水壓力為0.3Mpa,水質為無腐蝕水源。
空水冷卻系統水管連接原理圖
空-水冷卻系統性能評價
設備整體安裝于高壓變頻配電室外(個別因?yàn)槭彝馕恢镁窒抟部刹捎梅胖糜谑覂?nèi)),采用風道與變頻器的柜頂排氣口直接連接,提高了冷卻設備的換熱效率,能夠?qū)ψ冾l器排出的熱量直接降溫處理。
冷卻水管道分布于高壓變頻配電室外,避免冷卻水管道泄漏或破漏時漏水危機高壓設備運行安全,避免了嚴重安全事故的發生。
在空-水冷卻系統的設計當中,為了防止空-水冷裝置冷卻過程中產生冷凝水,由出風口排入室內,對空-水冷卻系統的出風口、風速、風壓等指標進行設計計算;在保證良好的排壓情況下,是設備運行安全穩定。
完整的冷卻系統解決方案,有效減低了輔助系統的故障率,以及對主要設備的運行安全影響程度。
第四部分:冷卻設備的使用與維護
一、設備安裝
1、機組在搬運過程中應小心輕放,嚴禁手執葉輪或蝸殼搬動機組。
2、機組在安裝時應保持水平,基礎高度一般為150~200mm,以保持冷凝水盤排水暢通。
3、機組不可承受風管、水管及其他物體外力,安裝位置要留有足夠空間以方便檢修保養。
4、 回風口應安裝過濾網,以防止灰塵堵塞熱交換器散熱片,確保其換熱能力。
二、水管連接
1、連接水管為下進上出,進出水管接管時應注意扭力,以免損壞接管。
2、進出水管應注意保溫,采用螺紋連接時,建議連接處使用聚四氟乙烯生膠帶密封。
3、冷凝水排水管要有足夠的坡度,以保證排水暢通。
三、 電氣連接
1、接線前請檢查電源電壓,注意電源波動不得超過±10%。
2、接線時應參照線路圖連接,切勿接錯,以免燒壞設備。
3、 機組需可靠接地。
四、 設備開啟
1、機組內部出水管上有手動排氣閥,首次運行及冷熱轉換前需將排氣閥打開,待換熱器及管路內空氣排盡后再關閉此閥,否則會影響換熱效果。
2、冷熱供應水應為清潔軟化水,換熱器工作壓力一般情況應≤1.6MPa。
3、在冰凍地區,機組于冬季運行時如需短期停機,應保持換熱器內連續供水,并關閉新風閥,以免凍壞換熱器管路。長期停機則應將換熱器管路內水放盡,設備內部換熱器下端設有排水閥門。
五、維護保養
1、定期對機組進行維護保養,實踐證明,對機組進行有效的維護保養可延長機組的使用壽命。
2、用戶需要采取措施,保證水質清潔,避免雜物堵塞換熱器管路。
3、換熱器應定期吹掃或使用清潔劑清洗,保持清潔,以保持良好的傳熱性能。
4、過濾網應定期清洗或更換,以保證回風暢通。
第五部分、跟空調機組能效對比
我公司就客戶所提供的項目信息,為客戶高壓變頻配置冷卻系統,所用冷卻方案即為空-水冷密閉冷卻?,F(xiàn)以此冷卻方案與傳統空調冷卻方案做比較:因?yàn)橥ǔ8邏鹤冾l的發熱量為4%,所以按最大負荷發熱量計算公式為Qb=P×4% ,P為高壓變頻額定功率,Qb即為發熱量。
高壓變頻室:
冷卻方式 | 空-水冷密閉冷卻 | 柜式空調(10匹+5匹) |
設備安裝數量 | 1套 | 2套10匹+1套5匹 |
總制冷量(KW) | 60 | 60 |
總風量(m3/h) | 15000 | 15000 |
滿負荷耗電量/小時 | 2.2KW | 20KW |
運行費用 (24小時) | 52.8 | 480 |
運行成本 | 11% | 100% |
按照高壓變頻一年使用330天計算,電費0.6元/度,使用空水冷系統總費用為10454元,柜式空調為95040元,那一年可以節省84586元。
第六部分、高寶礦業高壓變頻室安裝空水冷系統散熱的好處
一、高寶礦業空氣中含有強酸物質(二氧化硫等),遇到水汽容易產生強酸腐蝕高壓變頻器,以前采用風道散熱無法控制到腐蝕方面,建議采用空水冷系統進行密閉循環冷卻,既可以隔離腐蝕的酸性氣體保護高壓變頻,延長高壓變頻的壽命,減少維護維修成本,又可以做到節能環保,一舉兩得。
二、高壓變頻專用空水冷散熱系統特點
1、設備安裝簡便、快捷;
2、設備使用故障率低、性能可靠;
3、設備使用壽命長、維護量低;
4、設備的運營成本是同等熱交換功率空調的1/4~1/5;
5、室內密閉冷卻、干凈衛生,變頻器維護量低;
6、極大降低室內粉塵積灰,延長變頻器使用壽命,
7、事故情況下可采用通風冷卻,不影響設備運行。
